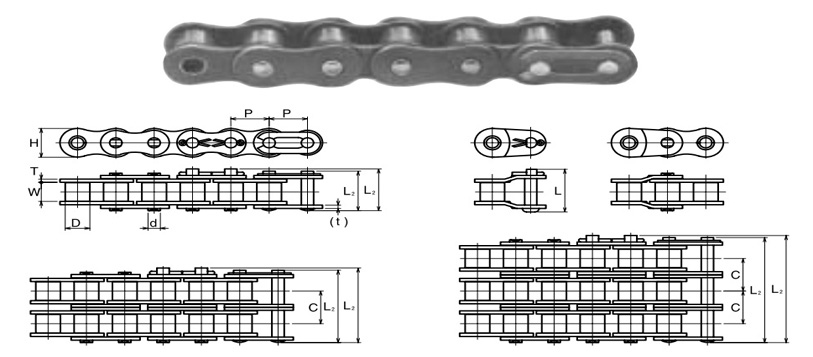

Mã xích ISO BS/DIN | Bước Xích P (mm) | Độ rộng trong W (mm) | Đường kính con lăn R (mm) | d (mm) | L2 (mm) | Độ dày má xích liên kết | C (mm) | Khối lượng kg/m | |
T (mm) | t (mm) | ||||||||
06B | 9.525 | 5.715 | 6.35 | 3.2766 | 13.97 | 1.27 | 1.016 |
| 0.386923 |
06B-2 | 9.525 | 5.715 | 6.35 | 3.2766 | 24.384 | 1.27 | 1.016 | 10.2362 | 0.744082 |
08B | 12.7 | 7.747 | 8.509 | 4.445 | 18.415 | 1.524 | 1.524 |
| 0.699437 |
08B-2 | 12.7 | 7.747 | 8.509 | 4.445 | 32.3088 | 1.524 | 1.524 | 13.9192 | 1.339348 |
08B-3 | 12.7 | 7.747 | 8.509 | 4.445 | 46.228 | 1.524 | 1.524 | 13.9192 | 1.99414 |
10B | 15.875 | 9.652 | 10.16 | 5.08 | 20.828 | 1.524 | 1.524 |
| 0.952425 |
10B-2 | 15.875 | 9.652 | 10.16 | 5.08 | 37.338 | 1.524 | 1.524 | 16.5862 | 1.845323 |
10B-3 | 15.875 | 9.652 | 10.16 | 5.08 | 54.102 | 1.524 | 1.524 | 16.5862 | 2.797748 |
12B | 19.05 | 11.684 | 12.065 | 5.715 | 24.257 | 1.778 | 1.778 |
| 1.250058 |
12B-2 | 19.05 | 11.684 | 12.065 | 5.715 | 43.688 | 1.778 | 1.778 | 19.4564 | 2.500115 |
12B-3 | 19.05 | 11.684 | 12.065 | 5.715 | 63.246 | 1.778 | 1.778 | 19.4564 | 3.794818 |
16B | 25.4 | 17.018 | 15.875 | 8.2804 | 37.846 | 3.9624 | 3.175 |
| 2.708458 |
16B-2 | 25.4 | 17.018 | 15.875 | 8.2804 | 69.85 | 3.9624 | 3.175 | 31.877 | 5.387153 |
16B-3 | 25.4 | 17.018 | 15.875 | 8.2804 | 101.6 | 3.9624 | 3.175 | 31.877 | 7.976559 |
20B | 31.75 | 19.558 | 19.05 | 10.1854 | 43.18 | 4.4958 | 3.5052 |
| 3.854345 |
20B-2 | 31.75 | 19.558 | 19.05 | 10.1854 | 79.756 | 4.4958 | 3.5052 | 36.449 | 7.649162 |
20B-3 | 31.75 | 19.558 | 19.05 | 10.1854 | 116.205 | 4.4958 | 3.5052 | 36.449 | 11.45886 |
24B | 38.1 | 25.4 | 25.4 | 14.6304 | 58.166 | 5.9944 | 5.1816 |
| 7.455701 |
24B-2 | 38.1 | 25.4 | 25.4 | 14.6304 | 106.68 | 5.9944 | 5.1816 | 48.3616 | 14.64353 |
24B-3 | 38.1 | 25.4 | 25.4 | 14.6304 | 154.94 | 5.9944 | 5.1816 | 48.3616 | 21.75696 |
28B | 44.45 | 30.988 | 27.94 | 15.9004 | 69.977 | 7.493 | 6.2992 |
| 9.449841 |
28B-2 | 44.45 | 30.988 | 27.94 | 15.9004 | 129.54 | 7.493 | 6.2992 | 59.563 | 18.79551 |
28B-3 | 44.45 | 30.988 | 27.94 | 15.9004 | 189.0522 | 7.493 | 6.2992 | 59.563 | 28.20071 |
32B | 50.8 | 38.1 | 29.21 | 17.8054 | 69.85 | 7.0104 | 6.2992 |
| 10.25345 |
32B-2 | 50.8 | 38.1 | 29.21 | 17.8054 | 128.524 | 7.0104 | 6.2992 | 58.547 | 20.10509 |
32B-3 | 50.8 | 38.1 | 29.21 | 17.8054 | 186.944 | 7.0104 | 6.2992 | 58.547 | 29.91209 |
40B | 63.5 | 39.37 | 39.37 | 22.8854 | 84.328 | 8.509 | 8.001 |
| 16.35492 |
40B-2 | 63.5 | 39.37 | 39.37 | 22.8854 | 156.718 | 8.509 | 8.001 | 72.2884 | 31.99552 |
40B-3 | 63.5 | 39.37 | 39.37 | 22.8854 | 228.981 | 8.509 | 8.001 | 72.2884 | 47.75518 |
